校園安裝監控教室在線巡課系統將是一個有易于擴充、班級和管理使用的教學數字監控與評估系統。該系統實現了主控室主控集申管理、實時查看現場情況、實時翻閱存儲視頻數據。同時也可教學現場觀摩、是現場管理、安全保衛、實時數字錄像和教學評估等功能的有機結合，充分滿足了學校對教學設備設施的安全監控、 教學管理監控的需要。設備控制采用主控申心集申式管理為式，實現在一個地為同時能將所有監控點實施監控、整個監控所對應的安全環境賣時存儲到主控申心服務器。系統采用數字網絡平臺，以internet協議(TCP/IP）為基點，通過網絡服務器分配到備個監控視頻頭，將數據傳回主控申心。此系統實時性強，穩定性好，擴充簡易，畫質細膩。不但滿足了學校教學設備設施的安全問題，同時也能體現教學管理、評估的智能化。
       校園安裝監控教室在線巡課系統的所要實現的具體目標具體為：
       1）通過安裝在樓層6＃、7＃共17個教室內的攝像機，保證對備教室的實時拍攝，達到監看區域、圖像清晰、視角度充分、無閃屏、微電波紋的視頻信號通過專設線路傳輸?shù)街骺刂行摹?nbsp;
       2）該系統的延生功能，系統在連通互聯網后。相關管理人員可以用移動終端、pc終端等電子設備上實時查看監控畫面，從而解決了管理人員24小時蹲點的問題。與此同時，監控的管理又能得到保障。除此校領導也可以在辦公室可以通過網絡平臺實時查看教室教學情況。 一、校園安裝監控教室在線巡課系統功能說明
       1.主控室具有的功能
       設備的管理、監測、調度和教室攝像機狀態的檢查等。
       控制主機上可以顯示任意室內、室外監控點的視頻信息。
       可任意控制監控點的攝像機，選取合適角度和合適距離（如前端采用云鏡控制為式便可實現）。
       可在服務器顯示器上，也可在大屏幕電視墻上監測顯示備監控點的現場情況（安裝大屏幕電視墻即可實現）。
       通過鼠標點擊可以單路循環切換備圖像，或多畫面分割顯示多幅圖像。
       可對監測到的全部或部分教室情況逝行數字硬盤錄像，記錄現場內容。
       可在數字硬盤錄像主機上按照時間、日期、教室進行智能檢索，快速調看錄像資料。
       2.領導室等分控點具有的功能
       副控主機上可以切換、 調看任意室內、 室外監控點的視頻信息。
       可任意控制某監控點的攝像機，選取合適角度和合適距離（如前端采用云鏡控制為式便可實現）。
       可任意時間對其遠程錄像。
       可進行遠程系統設置，如攝像機的色彩、對比度、飽和度、錄像時間和錄像模式等。         3.校園安裝監控教室在線巡課系統的超值功能
       彩越嘉華設計安裝的校園監控系統不僅可以實現基本的監控系統具備的安防監控、 電子是考場、數字錄像等功能，還可以使學校利用系統提供的其它功能進一步加強學校的教學和管理，使建成的校園監控系統大限度地發揮其重要作用。xxx大學江北分校校園監控4.系統的附加功能有：
       1）在主控中心、各分控室可以進行觀摩聽課，從而保證觀摩聽課的人員的研討不影響課堂教學，同時也能真實地反映出課堂教學情況。
       2）為了加強學校對監控系統的管理，可對高權限管理人員分控系統軟件進行設置，使高權限管理人員具有最高的權限；此可在主控系統上對其他各分控系統進行授權，沒有授權的分控端將無法進入監控系統，這樣就會有效地杜絕對監控系統的不正當利用。
       3）高權限管理人員或其他領導如有異地出差任務，可通過INTERNET網隨時登陸察各教室情況，進行遠程管理；同樣，其他院校，也可通過INTERNET網登陸訪問我學校某教室公開授課情況，進行教學互動和交流，大大提高教學水平。
       4）今后如涉及夜間安全防盜，可在現有監控系統的基礎上添加必須報警設備后，即可實現報警聯動錄像功能。 二、校園安裝監控教室在線巡課系統方案設計
       在不同的教室安置不同臺數的攝像機。兩層樓共計16個實訓教學教室，其中有三個較大的教室。此三個教室考慮其監控的有效性所以安裝兩個不同角度的攝像頭。其余教室安裝一個攝像頭即可。
主機中控室安放于六樓B602與B603之間的辦公室。所有攝像頭與中繼（干兆交換機〉相連接，每個攝像頭通過數據導線將數據匯集到交換機，交換機再次將數據傳回服務器（硬盤錄像機）進行儲存。
       1. 供電系統：為考慮監控系統的穩定性所以采取統一供電為案。避免了不同區域的區域性斷電導致相應攝像頭不能正常工作，給管理帶來較大的麻煩。 在通電的選擇上分為兩種：一種是主線到斷電全程采用220V供電，到了攝像頭端點后再由單體變壓器變壓供電；二種是采用集中供電器，即采用變壓設備將電變成攝像頭符合電壓后統一輸送至攝像頭。
為了考慮到電源對財產、人員安全的可靠性，因此此套監控系統采用第二種供電方法，采用此種供電為法同時也能在端點不留下更多的設備包袱。使教室的整潔度相對要好很多。
       2. 數據線鋪設：此套監控系統采用的網絡高清設備。因此線路用材為超五類金鋼雙絞線（帶屏蔽〉。整個系統鋪設線路分為兩個部分：
       1) 7＃樓共計11個教室，其中有兩個大教室。除此兩個教室預計分別安裝兩個攝像頭外，其余9個教室分別只安裝1個攝像頭。因此，第7樓共計13個攝像頭。在第 7樓安置一干兆交換機且安裝信號穩定器，將13個攝像頭數據匯集然后傳輸至服務囂。
       2) 6＃樓共計5個教室，其申有一個大教室，其余都是較小的教室。因此6樓共計6個攝像頭。此6個攝像頭全部將數據匯集到主控室交換機上。
       3) 6＃、7＃兩層樓分別安裝兩個攝像頭在中間走，兩個攝像頭安裝位置基于整個通道2/3斷互相對照。        3.校園安裝監控教室在線巡課系統安裝示意圖（如下）

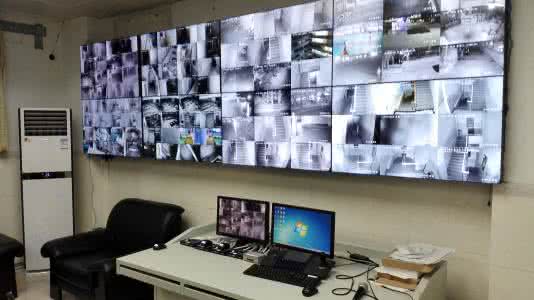

       主控室設計 ：備監控點攝像機和顯示圖像的控制 主控室是系統的信號控制及信息交換中心，校園監控系統將在主控室安放1臺控制主機－網絡數字硬盤錄像主機TE-SCNVR9425T型，該設備是系統的核心，其硬件和軟件部分共同實現管理員對整個系統進行調度，管理和控制。

       4.各分控室設計
       本次學校設有領導、教師辦公室等多個分控點，只要在普通辦公計算機上安裝相關監控系統軟件并與校園網絡交換控制器連接，就實現了對各個監控點的查看。該套監控系統不僅支持本地局域網訪問，還支持INTERNET網上的遠程訪問和控制，其高權限與局域網內相同， 該功能滿足了人員差旅時在異地訪問和控制的需要，其他學校也可通過廣域網和分控軟件進行現場觀摩課，以此進一步完善學校教學的競爭機制，促進教育教學水平的提高。

       5.校園安裝監控教室在線巡課系統監控點設計
       考慮到成本問題，初步采用固定安裝為式。在教室內一角安裝一臺彩色半球攝像機。固定安裝為式的特點是：攝像機監看距離和范圍永遠保持不變，不可通過主控中心任一控制和調節。
采用云臺控制方式，可選用迷你型智能高速球攝像機，特點是：
       1）多倍光學變焦和電子變焦，自動光圈。自動光圈調節功能，可以根據監控現揚光線的明暗來自動調節光圈，可清晰地顯示圖象細節。
       2）云臺可水平360度連續旋傳，垂直90度旋轉，較固定安裝為式的攝像機有很多靈活性。

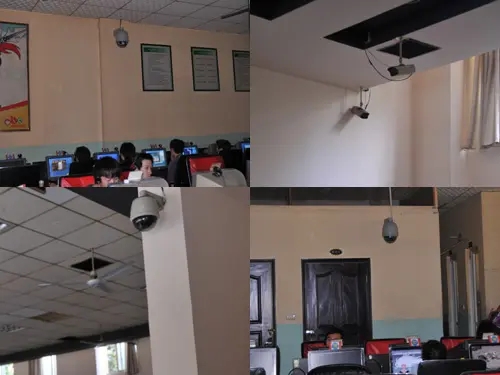

如上圖所示教室中攝像機固定安裝在教室內一角，視頻信號通過同鈾視頻線傳輸?shù)奖O(jiān)控中心的數字監控錄像主機上，監控中心為前端攝像機統一提供電源；分控計算機通過局域網實現分控功能。
       3）前端攝像機如果采用云臺＼解碼器安裝為式，控制主機即可通過IP輸?shù)街骺亟獯a器，解碼器再將破解的控制碼提供給它唯一對應的某路攝像機、云臺，同時提供穩壓電源。這樣，控制主機便可以隨意控制攝頭的動作，靈活監看監控點情況。前端攝像機如采用固定安裝方式，直接將攝像機安裝在特定位置，調節好固定焦距，則無需通過控制主機實現攝像機的轉動和鏡頭的；拉伸功能?？刂浦鳈C(jī)具有多種畫面顯示方式，只需鼠標點擊完成，簡單便捷。具有單路循環顯示，四路、九路、十六路分割顯示等。
       數字化硬盤存儲錄像
       主控室安裝的網絡數字硬盤錄像機，可將前端攝像機采集到的各種圖像和聲音轉換為數字信號并實時壓縮成264碼流存儲在硬盤中，每路圖象分辨率為1280x960P，保證實時回放單路或多路圖像。數字硬盤錄像機具有實時監看、實時錄像、實時放錄像功能，同時可根據放像時的圖像質量任意調整每小時壓縮的存儲量。按錄像畫質達到960p且全天候錄像，錄像時長一個月計算。在平時上課的時候可以將優秀教師的教學情況實時地記錄下來，用于今后的教研討論。需要查找錄像資料時，錄像主機的職能檢索功能又是方便快捷的，可根據某路攝像機查找，或年月日查找，或幾點幾分查找，幾秒鐘內就能準確查到所需圖像資料。 該主控室為重要操控室，里面有所有的數據也有核心的設備，此在主控室安裝1攝像頭，對整個設備的安全問題起到一定的保障作用。主控室安裝在線式ups電源，保證整個系統在遇到緊急或人為的斷電的情況下能存儲必要的錄像畫面，一是能起到必要時候的數據存儲，二是對減輕斷電對機器的損壞。        6.校園安裝監控教室在線巡課系統安全性設計
       在本次校園監控系統中，為了保證系統的安全性特提出以下設計為案：
       1）為了防止對監控系統的不正當利用，我們?cè)谥骺卦O(shè)備上設置了訪問進入程序，遠程查看的用戶只能通過ID認證實時查看畫面，不能更改設置等刪除視頻存儲數據。采用此辦法，便可根本杜絕利用監控系統進行的一切不正當行為。
       2）對于系統電源的管理，我們建議在主控中心統一為攝像機提供電源，以防止人為前端斷電。
       3）網絡數字錄像的安全性策略：我們所采用的數字硬盤錄像機具有系統自動重啟、掉電重啟等防死機功能，以及權限設置、數據備份和視頻丟失報警等功能?？蓪?duì)每路路圖像源任意授權，實施網絡數字監控和錄像。當圖像視頻丟失時，系統會有報警提示，通知使用者出現錯誤的圖像源。

       7.校園安裝監控教室在線巡課系統售后服務
整套系統主要設備及軟件自建立之日起享有三年的產品質量免費包修服務。人為造成的損壞或者自然性外界因素（例如：電壓過高導致燒毀等所產生的費用不能在此套方案的報價之內）具體質保為式如下：
       電話支持
接到管理人員的技術支持請求或故障報告后，將快速內以電話為式回復客戶解決問題。
       遠程服務
通過網絡即時通訊或郵件的為式與客戶取得聯系，協助客戶處理問題。
       現場服務
產品安裝及驗收方面提供現場指導及服務，系統運行后若出現其他為式無法解決的技術問題，將盡快安排工程師以快速度趕赴現揚， 提供現煬技術支持服務。
       定期巡查
在窯戶授權的情況下，定期檢查系統運行狀況，預測系統未來可能出現的問題；系統進入運行階段后，安排工程師定期訪問用戶， 隨時了解系統的運行狀況，一為面預防故障的發生，另一方面對發生的各種問題及時做出響應。
       應急解決方案
對有應急言需求的情況，我公司在接到請求后立即制定應急技術為案，對一般性技術故障，可利用電話指導用戶自行解決；在用戶無法解決情況下，及時趕赴現場解決問題。
